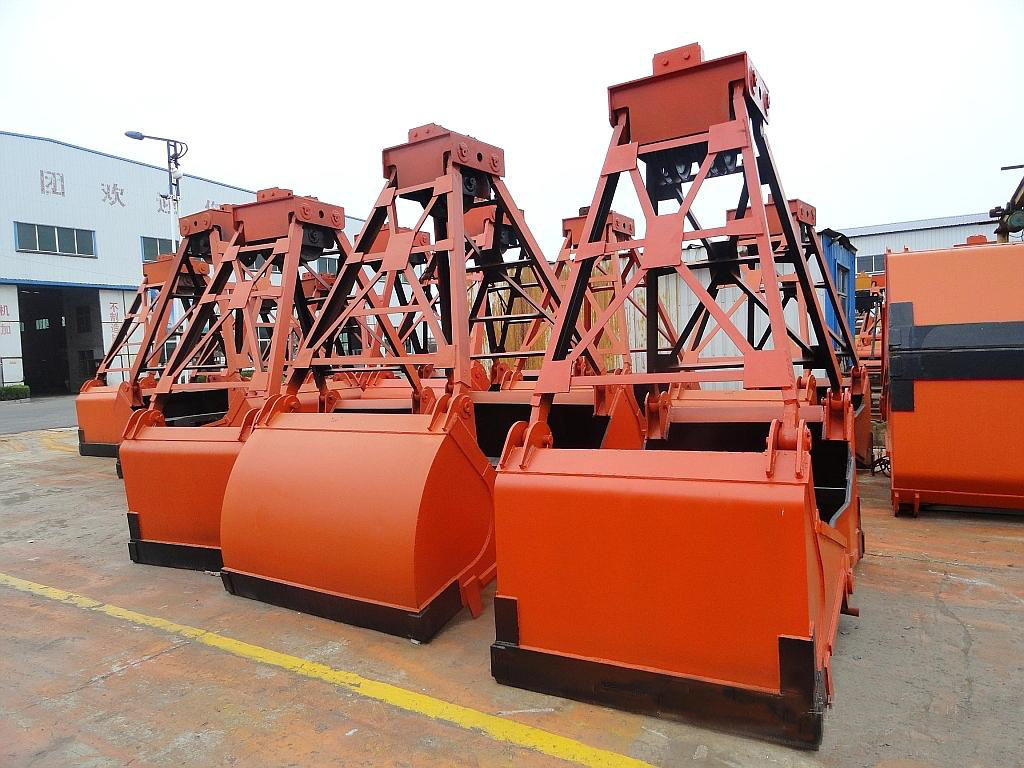

起重機配件之——四繩抓斗,四繩抓斗鋼絲繩

　　四繩抓斗目的：

　　四繩抓斗主要與橋式起重機配合使用，抓取各種松散堆積物，進行裝卸、堆垛、裝料等作業。

　　抓取類別：

　　由于抓斗坑的大小和抓取物料的比例不同，我們通常將抓斗分為輕型、中型、重型和超重型。

　　主要易損零件：

　　1、拉桿頭襯套;2.耳板襯套;3.橫梁滑輪軸;4.頭部滑輪軸;5.滑輪。

　　工作原理：

　　工作開始時，支撐鋼絲繩，將抓斗提升到合適的位置，然后降低開合鋼絲繩。此時，下橫梁的自重迫使鏟斗以鏟斗下方橫梁的大軸為中心打開。當鏟斗打開，直到兩個耳板的碰撞塊碰撞時，鏟斗打開到大極限。當鏟斗打開時，上梁滑輪和下梁滑輪之間的中心距離增加，然后支撐鋼絲繩下落。將打開的抓斗落在待抓的松散堆積物上，然后收攏開合鋼絲繩，使上梁滑輪和下梁滑輪之間的中心距離恢復到原來的位置，從而完成抓料過程。封閉的桶已經裝滿了材料。結果，提升鋼絲繩以打開和關閉鏟斗。整個抓斗也被提起。固定式起重機移動到所需的卸載場地。鏟斗打開，卸下捕獲的物料。

　　四繩抓斗的鋼絲繩纏繞方法;

　　在橋式起重機上，分別設置兩組雙排繩圈，每組繩圈引出兩組鋼絲繩，其中一組兩根鋼絲繩分別捆綁在抓斗平衡架兩端的斜殼或(吊繩圈和綁繩輪)上作為支撐鋼絲繩，另一組兩根鋼絲繩作為開合鋼絲繩， 它們分別穿過擋繩輪、頭滑輪和下橫梁滑輪形成滑輪組，起到打開和關閉抓斗的作用。
