屏蔽電纜是使用金屬網狀編織層把信號線包裹起來的傳輸線。編織層一般是紅銅或者鍍錫銅。

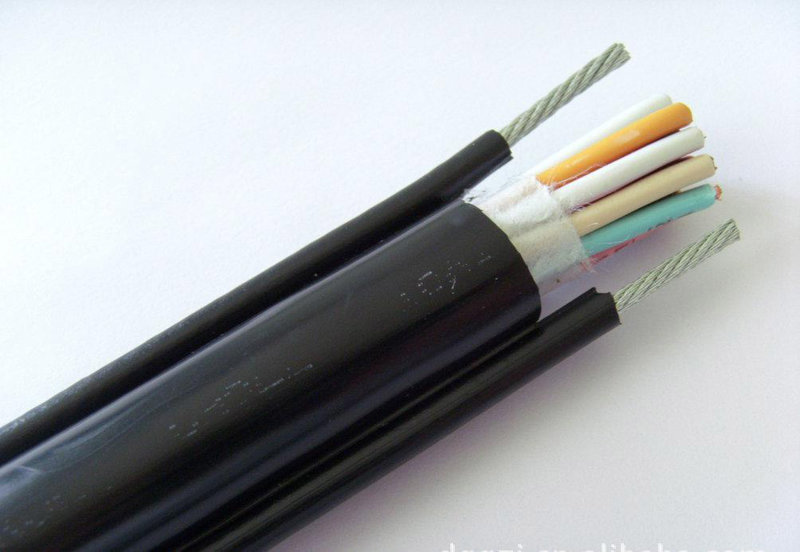

屏蔽護套電線電纜

一、產品標準：GB12972.6---91

二、使用范圍

本產品適用于變壓器及類似設備用

三、使用特性

1.額定電壓U0/U 3.6/6KV

2.電纜導體的長期工作溫度為90°C

3.電纜的小彎曲半徑為電纜直徑6倍

4.電纜不得在日光下長期暴露

5.電纜的底線芯必須良好接地

四、型號、名稱及用途

型號：RVVP 名稱 屏蔽護套軟電纜 用途 額定電壓為3.6/6KV的井下移動變壓器及類似設備的電源連接 [1]

五、主要技術性能

1.成品電纜應該經受工頻交流電壓實驗動力線芯為11.0kv5min

2.過渡電阻

屏蔽層或監視層的過渡電阻應該不大于3kΩ。

3.燃燒試驗

電纜應經受GB12666.2 DZ---1所規定的燃燒試驗

4.局部放電實驗

1.5U0放電量不大于20PC

5.介質損耗角正切試驗

U0時不大于0.035.

6.沖擊電壓試驗

95°C，60KV正負極性格各10次之后，對電纜式樣施加工頻11KV電壓，15min

7.電纜應能經受3U，4h工頻電壓試驗
